Das Hydro-Dynamische Schalt-Ventil (HDS) ist ein dynamisch arbeitendes Überströmventil. Es hält einen definierten Differenzdruck im Bypass aufrecht und sorgt so für gleichbleibenden Durchfluss in schützenswerten Bauteilen von Heizgeräten und berührungslosen Sensorarmaturen.

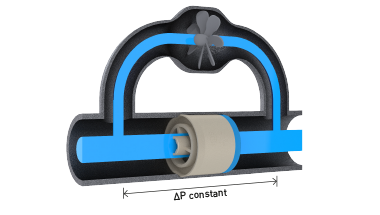

HDS-Ventile halten den Druckverlust über einen bestimmten Durchflussbereich konstant und sorgen somit für den gleichmäßigen Betrieb der Turbine zur Stromerzeugung.

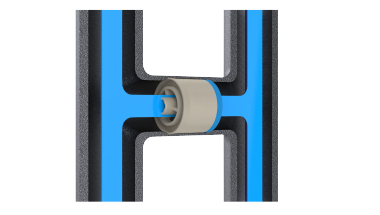

HDS-Ventile begrenzen den Förderdruck von Umwälzpumpen und sorgen für einen Mindestvolumenstrom im Kesselkreis. Zudem vermeiden sie störende Fließgeräusche, die bei einem zu hohen Differenzdruck entstehen können.
Das HDS-Bypassventil öffnet sich, sobald der Wasserdruck einen Wert erreicht, der über die Kraft der verbauten Feder definiert ist.
Je mehr Wasser fließt, desto weiter öffnet sich das Ventil und leitet das überschüssige Wasser am Hauptstrang mit der Vorrichtung (Pumpe bzw. Turbine) vorbei. Dort bleiben Druck und Durchfluss konstant.
Die Montage des HDS-Bypassventils erfolgt in Durchflussrichtung.
Bitte beachten Sie, dass Bypassventile nur für unsere OEM-/Industriekunden verfügbar sind. Näheres, sowie Informationen zu den weltweiten Zulassungen, erfahren Sie in der Artikellistung. Um Ihre Auswahl dort zu verfeinern, nutzen Sie bitte folgende Merkmale als Filter.
Sie benötigen Beratung bei der Auswahl? Die entsprechenden Kontaktinformationen finden Sie am Ende der Seite.
- Art.-Nr. : 304903000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 300 mbar
- Art.-Nr. : 304906000
- Einbaubohrung: 20.2 +/- 0.1 mm
- Differenzdruck: 400 mbar
- Art.-Nr. : 304907000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 250 mbar
- Art.-Nr. : 304909000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 190 mbar
- Art.-Nr. : 304911000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 500 mbar
- Art.-Nr. : 304912000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 17 mbar
- Art.-Nr. : 304913000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 78 mbar
- Art.-Nr. : 304905000
- Einbaubohrung: 20.2 +/- 0.1 mm
- Differenzdruck: 230 mbar
- Art.-Nr. : 304908000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 270 mbar
- Art.-Nr. : 304904000
- Einbaubohrung: 15.2 +/- 0.1 mm
- Differenzdruck: 400 mbar
Um das passende Bypassventil zu finden, kontaktieren Sie uns. Neoperl bietet Ihnen Lösungen, die vollständig auf Ihre Anforderungen ausgerichtet sind. Unser Fachpersonal steht Ihnen für alle Fragen und Auskünfte gern zur Seite.
